檳城電子｜EOS小浪涌防護系列(一) : 移動終端的EOS (小浪涌) 來自哪里？

      手機、平板、TWS這些移動終端產品，常常用著用著就不能充電了，看官有想過都有哪些原因嗎？

      要說不能充電的原因其實也挺多，比如充電IC損壞、接口機械磨損、充電器壞了（廢話）等，這里不一一列舉。我們來分析一種不那么被重視，但很容易導致不充電的原因---EOS，（EOS一般指電氣過應力）。

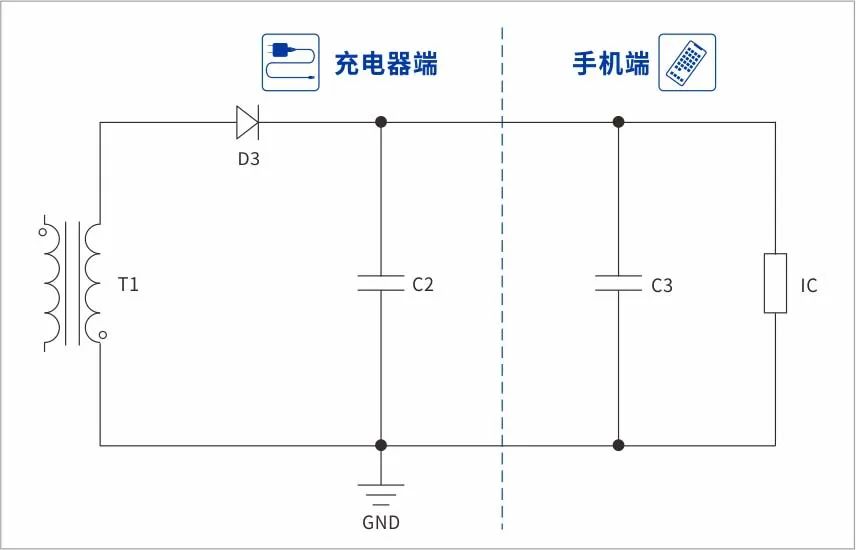

     首先，我們把反激式充電器的充電回路簡化一下。

        我們知道變壓器有漏感，剛?cè)腴T的同學可以去百度一下漏感。漏感有益也有害，作為搬磚人應該都深有同感。

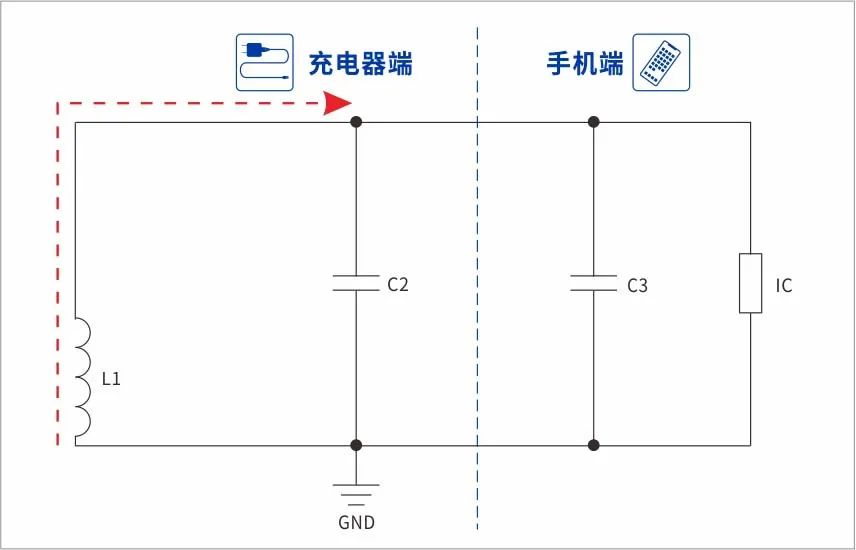

      充電過程中，在某一瞬間T1原邊給副邊提供電磁能量，如果在斷開充電的時候副邊沒放電完的能量能夠乖乖的返回原邊那也就罷了，然而存在漏感，一部分能量會繼續往手機端跑，我們把原理再簡化一下。

       如上圖，總會存在一些斷開充電的瞬間，漏感L1給C2、C3充電，除此之外，充電端到手機端整個充電回路其實也有電感存在?？傊覀兌伎梢园阉粗荓1 。

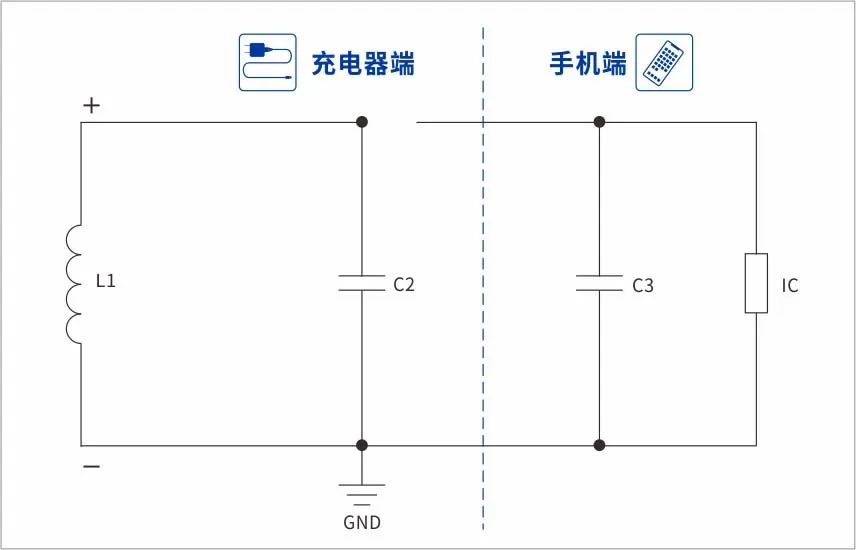

      當我們斷開充電，會發生什么呢？注意斷開其實是一個很短的時間過程，并不是0微秒、0毫秒。

        如上圖，斷開瞬間，電感能量釋放，電壓的方向是上正下負，（電感的特性比較難懂，如果有疑問或剛?cè)胄械耐瑢W可以去惡補一下）此時充電C2兩端的電壓是多高呢？

      C2兩端斷開瞬間的原電壓為V(給手機充電的電壓)，電感對C2還會充電，C2的最高電壓設為U1；假設我們知道斷開充電瞬間流過電感的電流為i，根據能量互換公式：可以算出U1；此時C2兩端電壓應該是U1，在短暫的時間內C2以及充電線的寄生電感可能繼續向C3充電，此時IC兩端的電壓被充的很高，我們知道任何IC都有耐壓極限VMAX，過高的電壓一但持續一定的時間，充電IC必然損壞導致不能充電，這就是我們常見的一種EOS現象。

      如果使用劣質充電器、插拔充電線過程更容易產生過電壓，但不是每一次都有。

      那么EOS該怎樣有效的防護呢，這是我們下一期將要繼續探討的問題，檳城電子專注過壓防護24年，我們收錄了非常多的實戰案例樂意與您一起分享、交流，關注檳城電子公眾號，一起探討過壓防護。
